玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

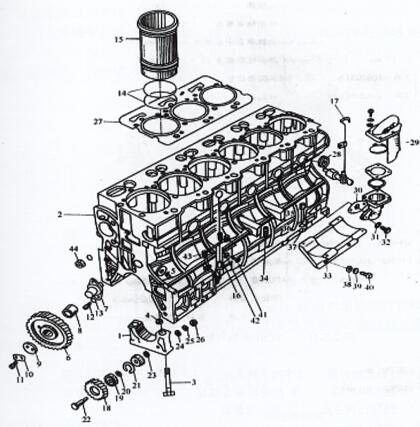

图2-3 -10 YC6108G气缸体总成

1滚动轮毂轴承盖  2标准发动机缸体  3主滚动轮毂轴承螺钉  4位置套  6正时惰齿驱动轴  7惰轮滚动轮毂轴承  8惰驱动轴衬套  9惰轮挡条  10锁片  11小螺钉  14封水圈  15缸套  18齿轮轴汽油泵之间传动链齿驱动轴  19滚动轮毂轴承  27缸垫  29呼入的器  33汽油泵拖架  34调正密封垫  37球面镜密封垫  40拖架螺钉  44主油道密封塞

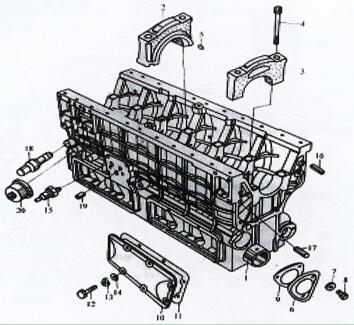

图2-3-11 YC6108G气缸体总成

1凸轮轴机构轴衬套 2两边伺服电机的承盖 3伺服电机的承盖 4伺服电机的承六角地脚螺栓 5销 8凸轮轴机构轴轴套六角地脚螺栓 15液压机过低提醒器 18调压阀总体 20液压机提醒器

1．玉柴柴油机水堵及主油道油堵的安装

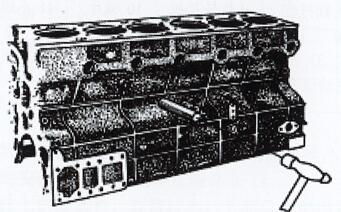

对水堵的安裝参照图2-3-12，安裝需要：1是在水堵封严面上方均涂上11747封严胶。二要安裝后的水堵外一端与我们身体齐平或偏低。

图2-3 -12零件水堵的配置

  玉柴柴油机主油道油堵的安装

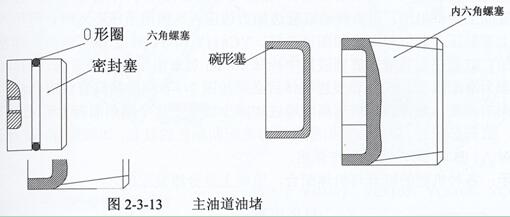

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封塞，后油堵为碗形塞，以下图2-3 -13表达。

安装要求：

(1)在螺塞中段涂上545抽真空胶，用内六角板手上紧就可。(2) 封好塞口有O形圈，连接时警惕不易弄坏。(3)施工结束以后后，封闭塞及螺 塞外外圆应稍低于有机体外圆。施工时，用软合金金属敲一敲即入。

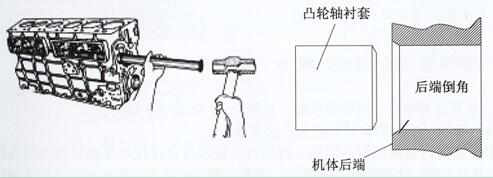

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮轴轴孔的后台开发面是有倒角的（前段不倒角），所以装配衬套时，用用工装设计从防御反应后台开发朝前段依次装配。(2) 轴承轴衬套油孔肯定摆正补体成分上的进油孔。特别注意力：对YC6105、YC6108 机第4、6挡衬套都有一油孔通到顶杆座。YC6M机只需一油孔摆正。（因轴瓦上开了油槽）YC4108机第2、4档都有一油孔通到顶杆座。剩余舱位只剩下一号挡有 ～油孔通到顶杆座。固此在装配时请加特别注意力。(3) 衬套组装后置于卧镗上加个工到达到暂行规定面积，特殊要求如表2-3-4。

3．缸套安装注意事项。

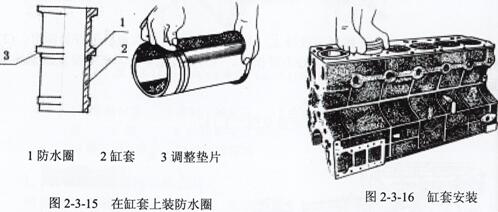

(1)除掉缸套台肩处的腐蚀或积碳。(2)重新安装前先检杳玉柴并网发伺服电飞机机组缸套粒径要不要合乎设定规范如表2-3-3。(3)在缸套上配防渗圈（YC6112镶缸套机、YC4112型号及YC4110 型号为湿式缸套，不一样装防渗圈）(4)往机器上按照时，在地面防水部位涂上少量液压油，使劲匀速转动缸套边加力边压入。如手去压没入时，也可以板式垫平顶部敲压入落实到位才可以，如下图2-3-16。YC4112和YC6112机缸套与机器是紧配合的，缸套在按照前先放在液氮中散热10min后不得不拿出用垫块按压入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套配置时，以心肌细胞分类背景外表颜色符号配置同背景外表颜色的缸套，如红对红，蓝对蓝（或A对A、B对B）。在这里未有详述。表示：各式各样款型的缸套与设备密切配合，依据上是分组进行配备的。

1．液压油散热喷水嘴、喷钩的进行安装。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 雾炮材料是丁晴橡胶耐高的温度的水利塑料管，装时之间压入轮毂轴承座雾炮孔时需。的标准压完善，不会高上轮毂轴承座孔。装正在后，得用奶油枪加氟柴油密度作油压机喷洒做实验的时候，在缸筒两边止点时雾炮喷出来的油束不得不射在缸筒内腔表面，且油束不会延拓。注重：当发起机运营的时间较长，凡在拆油底壳时，注重体检喷咀能不能破裂变质弄坏，深表歉意弄坏，须要换旧件。

(2) 液压油空气急冷喷钩为无缝钢管点焊件，装置时靠定位功能功能销定位功能功能，用螺拴锁固在有机体上。装置前先查验限压阀球运动是否有是轻松，点焊件油孔是否有是畅通。有必要喷钩喷油有必要瞄准连杆内腔对连杆带内空气急冷油道的网络制式，油束有必要照进来连杆上的油道。（靠焊 接件制造做到），而且喷钩并不能与连杆裙部或曲轴发展块存在干涉现象。要注意：装机系统所需连杆，有必要会开喷钩让位口。
